城軌列車故障模擬維修實訓系統方案

     軌道交通是我國國民經濟的命脈和交通運輸的骨干網絡(luò )，不僅承擔了絕大部分國家戰略、經濟物資的運輸，還承擔著客運運輸職能，在促進我國資源輸送、加強經濟區域交流、解決城市交通擁擠等方面發揮了巨大作用。

據初步調查統計針對車輛維護及維修技術人員的培養方式是在現有的運營車輛上，人為的制造故障，讓技術人員進行維修。這種方式雖然能夠實際鍛煉技術人員的檢修能力，但是存在一定的風險性，長期使用會(huì )對車輛造成不必要的損耗，形成安全隱患，因此不建議使用。

目前我司聯合中車客戶開發一套能夠提供故障模擬及檢修的綜合實訓系統，旨在以一種更科學、更安全、更高效、更智能化的方式培養車輛維護人員實際解決車輛故障問題的能力，從而進一步提高專業技術水平。

1.1 硬件架構

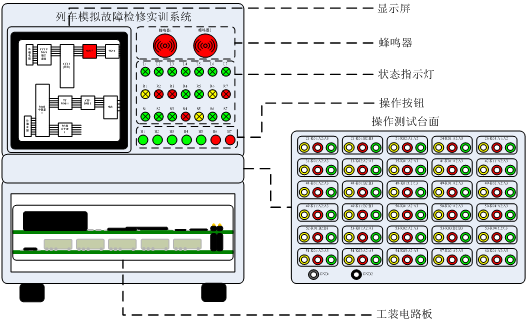

圖 1 系統框圖

其中包含：專用機柜（參數待定）、工業電腦一體機、功能板卡、邏輯控制板卡、訂制操作臺面、電源供電模塊（市電220VAC輸入）等。

1.1 系統主要功能

按照地鐵公司的實際檢修流程，實現日檢、定修、月檢。檢修結果分正常和故障兩種模式，當發現存在故障時，可對故障確認并處理，其中包含各種典型故障模擬。人機交互軟件是本系統實現故障模擬與檢修的關鍵組成。其安裝在上位機上，提供人機交互的界面，完成與聯網儀器設備的數據和命令的通信，設置測試工程，設置各設備參數，執行預定的操作，并自動保存測試過程中的數據。

1.1.1 系統對操作人員的要求

測試操作人員不需要專業的測試知識，根據軟件的幫助提示，便能完成工程設置與使用。

1.1.2 操作系統和環境

測試軟件預期安裝于Windows 7操作系統上運行。

使用我司提供的安裝包及配套的程序，可在半個小時能完成軟件安裝與基本環境搭建。

1.1.3 系統功能框架

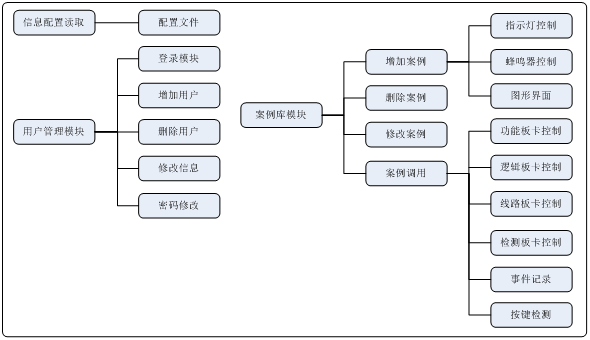

圖表 2 系統功能框架圖

配置文件

配置文件使用標準的INI文件或者XML文件格式，一般不需要修改。如果部分參數改變，可由系統維護人員使用文本編輯器打開修改。配置文件可脫離程序進行修改，只要符合配置模板格式，軟件就可以識別并按照該文件中的內容執行，可以通過修改配置文件一定程度上實現測試流程的定制。

Ø  用戶管理模塊

用戶管理模塊主要包括登錄模塊、添加用戶、刪除用戶、修改信息。其中用戶分為管理員和操作員兩種權限,管理員用戶擁有添加用戶、刪除用戶、修改其他用戶密碼及相關信息的權限，操作員用戶只可對自身密碼及相關信息進行修改。

Ø  案例庫模塊

案例庫模塊主要包括增加案例、刪除案例、修改案例、案例調用。

2 .1教學與考核

系統提供各種維修資料在維護教學和實訓中使用，能夠集成各種零部件結構與原理資料、教學教案、維修手冊等，用戶可以自己定義維修資料及教案。

系統為實物操作臺版，具備實訓、考核功能，教師可為每個學生分配不同的考試題目和內容，學生操作過程和答題結果自動記錄，自動給出考試成績和考核過程。

具備智能組題功能，理論考試可根據試題難度設置自動抽題，實現理論和實操的數字化考核平臺 。

2.2 擴展功能

根據擴展實驗設備要求，系統軟件通過連接控制器可以直接連接到車輛實際設備的實驗臺，如車門系統、空調系統的實驗臺，實現控制實驗臺開關啟停、設置和清除故障、信號采集等功能。
