電源質量檢測系統方案

1.1  系統簡介

      系統組成部分：

試驗臺：由電源與驅動部分、基礎測試部分、負載部分和測控部分組成。

電源與驅動部分：由電源柜、電源控制柜、負載加載裝置和輸出交流直流適配器組成，主要負責試驗所需電源的適配供給和負載的加載控制，此部分接受控制臺的手動和自動控制。

基礎測試部分：由示波器、萬用表等測試測量?jì)x器部分組成，主要為試驗提供測試能力。

負載部分：由模擬負載、真實負載和蓄電池組構成，主要為待測發電機提供模擬和真實的工作環境，以滿足測試的需要。

測控部分：由測控臺、輔助測試儀器和置于系統中各點的各種繼電器開關組成，該部分是系統的核心。主要完成控制系統各部分的控制任務，各部分的數據采集分析和處理，并按試驗要求生成試驗報表。

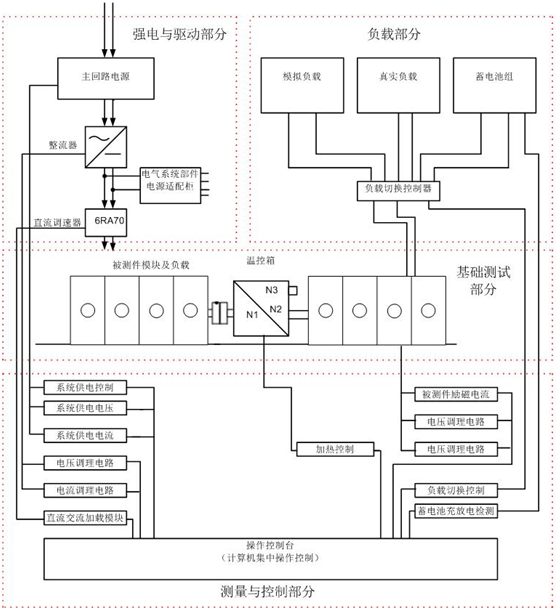

       系統原理圖：

                                                                   圖表1

    系統控制的結構：

系統的電源是通過儀器進行給定與輸出，由斷路器進行各個設備的進線保護，通過接觸器進行控制輸出，最后經過PLC可編程控制器進行自動控制與手動切換操作，各電源與負載的工作狀態、反饋信號可進行實時監控與故障記錄。

電源系統與負載系統分別安放兩個屏柜，電源系統屏柜選用琴式的操作臺，方便操作與電源的維護，負載系統屏柜選用立式的柜體，方便負載與被試產品的連接與測試，分別采用快速接頭將電源與被試產品及負載與被試產品進行方便可靠連接。

     系統測試的方法：

設備電源與電子負載的精確測量由儀器通過GPIB接口進行實時的通訊，將原始的數據進行記錄與數據處理，通過計算公式將原始的數據進行分析得出試驗報告要求的數據，通過不同的被試產品得出的數據進行單個或多個組合數據自動進行報告輸出。

圖表2  低壓直流軟件界面

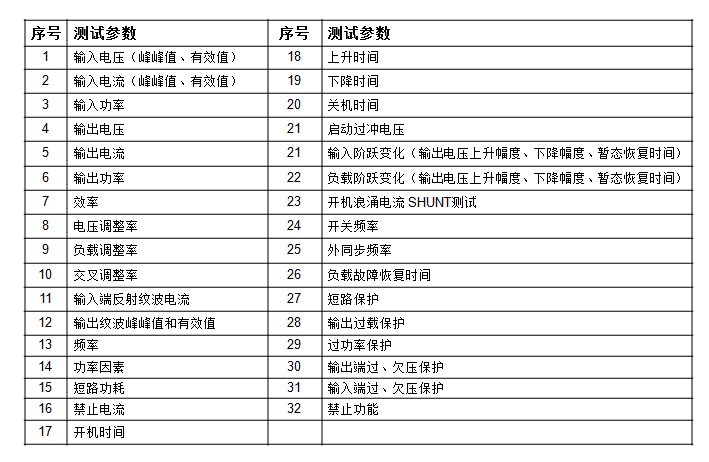

    測試項目

圖表3

1.2  典型應用案例

AC-DC、DC-AC、DC-DC電源模塊測試應用。
