電磁兼容實驗室建設方案

EMC包括EMI（電磁干擾）及EMS（電磁耐受性）兩部分，所謂EMI電磁干擾，乃為機器本身在執行應有功能的過程中所產生不利于其它系統的電磁噪聲；而EMS乃指機器在執行應有功能的過程中不受周?chē)�電磁環境影響的能力。

電磁兼容的研究是隨著電子技術逐步向高頻、高速、高精度、高可靠性、高靈敏度、高密度（小型化、大規模集成化），大功率、小信號運用、復雜化等方面的需要而逐步發展的。特別是在人造地球衛星、導彈、計算機、通信設備和潛艇中大量采用現代電子技術后，使電磁兼容問題更加突出

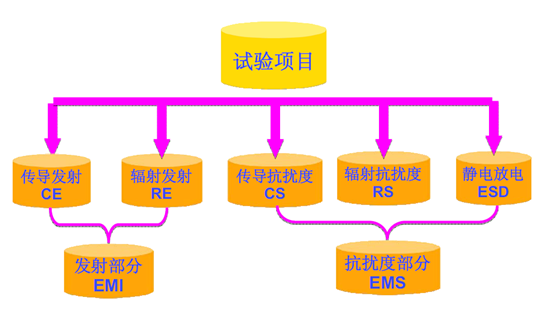

圖表 1

1.1  典型配置方案：電源線敏感度測試（傳導抗擾度）

 測試目的：

用來檢驗EUT承受耦合到輸入電源線上的信號的能力.

主要測試設備及附件：

·           信號發生器

·           功率放大器

·           耦合變壓器

·           電容器，10uF

·           隔離變壓器

·           精密電阻，0.5Ω

·           線性阻抗穩定網絡(luò )(LISN)

校準配置示意圖

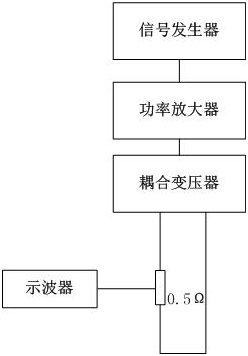

圖表2 校準示意圖

測試配置示意圖

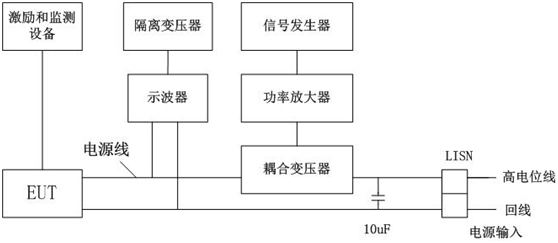

圖表 3   DC或單相AC電源線信號注入

1.2  典型應用案例

通用民品電磁兼容測試應用：

·           GB/T 17626.6---2006/IEC 61000-4-2          靜電放電抗擾度

·           GB/T 17626.4---2008/IEC61000-4-4         電快速瞬變脈沖群抗擾度

·           GB/T 17626.5---2008/IEC61000-4-5         浪涌（沖擊）抗擾度

·           GJB151A                        軍用設備和分系統電磁發射和敏感度要求

·           GJB152A                        軍用設備和分系統電磁發射和敏感度測量

通用汽車電子電磁兼容測試應用：

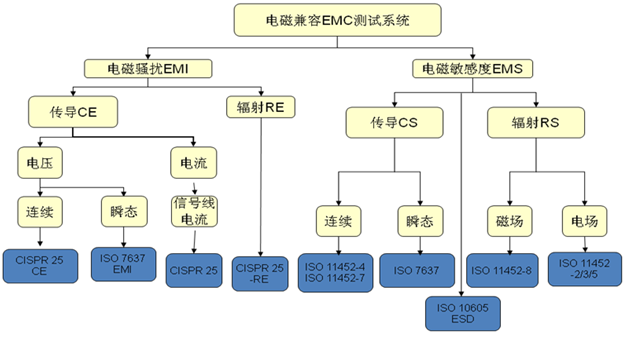

圖表4  汽車電子電磁兼容相關測試項及測試標準
